Champion
Leistungsstarker LED-Fluter mit erstklassiger Optik zur Vermeidung von Streulicht zur Sport- und Flächenbeleuchtung
- Kompakter asymmetrischer Fluter (Flachglas-Konzept) mit integrierter Blende für die völlige Kontrolle über Streu- und Blendlicht (0cd bei 90°)

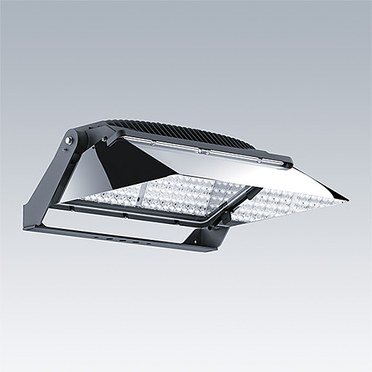

- Höchste optische Effizienz und Flexibilität bei minimalem Streulicht. Drei akkurate Lichtverteilungsvarianten mit zwei verschiedenen Blendenausführungen: Lambert oder Spiegelreflektion.

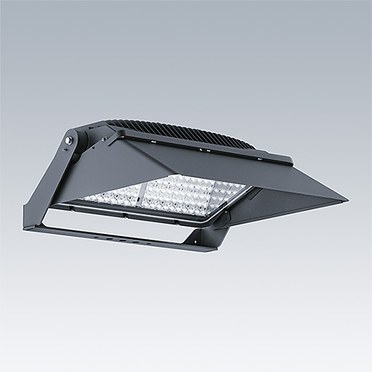

- Die in Thorn Dunkelgrau lackierte Blende ist ebenfalls erhältlich als Schutz gegen Rückbeleuchtung, um noch besser vor Streulicht zu schützen. Es ist auch eine Version ohne Blende erhältlich.
- ERSTKLASSIGE LICHTQUALITÄT für hochwertige Beleuchtung von Sportanlagen und Flächen. Die Beleuchtung erzielt 90 auf dem TLCI.
- Stets Höchstleistung dank erstklassigem Treiber (Montage an Leuchtenrückseite oder in bis zu 200 m Abstand). Bietet die stärkste Leistung aller Installationen, egal ob in einem Stadion der 1. Liga, einem Feld für Freizeitsport oder einem anderen Bereich.
- Vollständig über DALI oder RDMDMX steuerbare Lösung ermöglicht verzögerungsfreie Beleuchtung und abgestufte Beleuchtungsstärken sowie Beleuchtung mit dynamischen Beleuchtungsszenarios
Material/Ausfertigung
Gehäuse: Aluminiumdruckguss (EN AC-44300), lackiert in THORN DUNKELGRAU (ähnlich DB 703 / AKZO 900). Standard-Korrosionsklasse C5 gemäß ISO 9223:2012.
Blende: Edelstahl oder Edelstahl, lackiert in THORN DUNKELGRAU (ähnlich DB 703 / AKZO 900)
Montagebügel: Edelstahl, lackiert in THORN DUNKELGRAU (ähnlich DB 703 / AKZO 900)
Glas: 4 mm Hartglass
Schrauben: Edelstahl
Installation/Montage
Montagebügel wird an verschiedenen Befestigungspunkten befestigt (eine M20-Schraube oder zwei M14-Schrauben). Neigbares Gehäuse mit M17-Hex-Schraube an Montagebügel befestigt. Auswechselbarer Bügel für hängende Positionierung und verschiedene Montagekonfigurationen. Integrierte Anschlussbox mit 1 x M20-Kabelverschraubung für 5G-Kabel und Verdrahtung. Anschlussklemme für Drähte zwischen 1 mm² und 1,5 mm² zur LED-Versorgung.
Vorschaltgerätebox ist auf dem Montagebügel (mit dem entsprechenden Zubehör) oder in bis zu 200 m Entfernung zur Leuchte montiert und besitzt vier verschiedenen Kabelverschraubungen: 1 x M25-Kabelverschraubung für Kabeldurchmesser zwischen 10 und 17 mm mit Schraubklemmen für Drähte von bis zu 2,5 mm² für die Netzversorgung (200-440 V / /50-60Hz); 2 x M16-Kabelverschraubungen für Kabeldurchmesser zwischen 5 und 10 mm IN/OUT-Steuerung; 1 x M32-Kabelverschraubung für Kabeldurchmesser zwischen 13 und 21 mm mit Schraubklemmen für Drähte von bis zu 1,5 mm² (ein 5-adriges Kabel, Länge nach Kundenwunsch, nicht von Thorn bereitgestellt, für den elektrischen Anschluss der Leuchte). LED-Statusanzeige für Vorschaltgerätebox. Vier Öffnungen an den Ecken ermöglichen verschiedene Montageoptionen.
Einfach bedienbare Ausrichtungseinheit ist erhältlich und kann links oder rechts über dem Fluter eingerichtet werden.
Spezifikation
Ausschreibungstext:
Asymmetrischer Hochleistungs-LED-Fluter zur Sportbeleuchtung und Flächenbeleuchtung von Hochmasten mit nach innen geneigter Frontscheibe und integrierter Fronthaube. Das Flutlicht bietet eine große Auswahl an CCT/CRI/TLCI (3000 K/4000 K/5700 K, CRI von 70 bis 90+ und TLCI bis zu 90+), um sämtliche Anforderungen zu erfüllen. Flackerfreier Betrieb, passend für HDTV-Übertragungen. Kompaktfluter (22,4 kg), hohe Beständigkeit (IP66, IK08) in 4 hervorragenden Lichtverteilungsvarianten und mit zwei verschiedenen Blendenausführungen erhältlich, zur Optimierung des Beleuchtungsdesigns.
Fertigstellung mit kompakter (560 x 150 x 120 mm inklusive Kabelverschraubungen) und leichter (6,1 kg) Vorschaltgerätebox (IP66) mit Schnittstelle für RDMDMX- oder DALI-Steuerung. Gehäuse aus Aluminiumdruckguss mit „Fischgrät“-Design für ein besseres Wärmemanagement in jeder Position und volle Betriebsfähigkeit bei einer Umgebungstemperatur von -40°C bis +45°C. Lebensdauer liegt über 50.000 Stunden. Überspannungsschutz: 10 kV bei Gleichtakt und Differentialtakt. Heißwiederzündung und flackerfrei bis zu 1000 Bilder pro Sekunde (erforderlich für 100-50 % Ausgangspegel) für HDTV-Aufnahmen. Montage an der Flutlichthalterung, im Mast oder in einem Abstand von bis zu 200 m zum Mast (Fernsteuerung) möglich. Driving current must be selected according to the ambient temperature. 1050mA is the maximum driving current for indoor application (Ta 35°C).
Thorn Champion oder gleichwertig
▼ Champion
Beschreibung | Systemleistung (W) | Lichtstrom (lm) | Typ | Gewicht (Kg) | Artikelnummer | ||||
---|---|---|---|---|---|---|---|---|---|
CHAMPION 264L-740 ANT | 935 | 117871 | LED | 20.41 | 96635275 | ||||
CHAMPION 264L-740 V1 VSP ANT | 935 | 116166 | LED | 22.40 | 92917406 | ||||
CHAMPION 264L-740 V1 VSR ANT | 935 | 119149 | LED | 22.40 | 96633215 | ||||
CHAMPION 264L-740 V2 BSC ANT | 935 | 97989 | LED | 22.50 | 96635276 | ||||
CHAMPION 264L-740 V2 VSP ANT | 935 | 115030 | LED | 22.40 | 96633302 | ||||
CHAMPION 264L-740 V2 VSR ANT | 935 | 118439 | LED | 22.40 | 96633216 | ||||
CHAMPION 264L-740 V3 VSP ANT | 935 | 113894 | LED | 22.40 | 96633301 | ||||
CHAMPION 264L-740 V3 VSR ANT | 935 | 117871 | LED | 22.40 | 96633217 |
▼ Champion-Zubehör
Beschreibung | Gewicht (Kg) | Artikelnummer | |||||||
---|---|---|---|---|---|---|---|---|---|
CHAMPION LED BIRD DETERRENT | 0.50 | 96633431 | |||||||
CHAMPION LED GB BRACKET | 1.80 | 96633432 | |||||||
CHAMPION LED MEMORY SETTING | 0.10 | 96633430 | |||||||
CHAMPION LED SIMPLE AIMING DEVICE | 0.14 | 96633429 | |||||||
CHAMPION LED VS FRONT | 1.05 | 96635277 | |||||||
CHAMPION LED VS REAR | 0.78 | 96635278 |
▼ Champion-Vorschaltgeräteboxen
Beschreibung | Gewicht (Kg) | Artikelnummer | |||||||
---|---|---|---|---|---|---|---|---|---|
<ALG3 GB 1000W 0.55A 520V D #2CH HV DA | 5.40 | 96681639 | |||||||
<ALG3 GB 1000W 0.55A 520V D #2CH LV DA | 5.40 | 96681643 | |||||||
<ALG3 GB 1000W 0.70A 520V D #2CH HV DA | 5.40 | 96681638 | |||||||
<ALG3 GB 1000W 0.70A 520V D #2CH LV DA | 5.40 | 96681642 | |||||||
<ALG3 GB 1000W 0.85A 520V D #2CH LV DA | 5.40 | 96681641 | |||||||
<ALG3 GB 1000W 1.05A 520V D #2CH HV DA | 5.40 | 96681636 | |||||||
<ALG3 GB 1000W 1.05A 520V D #2CH LV DA | 5.40 | 96681640 | |||||||
<ALTISLEDG3 GB 264L120 200-264 DA | 5.40 | 96635750 | |||||||
<DRV ED ALG3 1000W 1.2A 450V D #RHPS555B | 5.40 | 96631403 | |||||||
ALTISLEDG3 GB 264L105 200-440 RDMX LA | 5.40 | 96679512 | |||||||
ALTISLEDG3 GB 264L120 250-440 DA | 5.40 | 96635751 | |||||||
ALTISLEDG3 GB 264L55 200-440 RDMX LA | 5.40 | 96679515 | |||||||
ALTISLEDG3 GB 264L70 200-440 RDMX LA | 5.40 | 96679514 | |||||||
ALTISLEDG3 GB 264L85 200-440 RDMX LA | 5.40 | 96679513 |
