Leistungsstarker RGBW und Balanced White LED-Fluter mit Farbwechsel für Veranstaltungen und Architekturbeleuchtung
- Leistungsstarke Beleuchtung bis zu 55 klm (RGBW) und 80 klm (BW), außergewöhnliche Umweltbeständigkeit, ausgezeichnete thermische und luftdynamische Eigenschaften, sowie eine große Auswahl an Leuchtleistungen und Präzisionsoptiken
- AUSRICHTUNG DER EINZELMODULE - Optische Flexibilität und modulare Konstruktion erlauben diverse Kombinationen von Optiken, inklusive Neigungsverstellung der Einzelmodule zwecks Minimierung der Leuchtenanzahl und Optimierung der Aerodynamik
- Ausgezeichnete Leistung mit dem kompakten Vorschaltgerät, das entweder am Rahmen der Leuchte oder bis zu 200m entfernt montiert wird
- Voll steuerbare Lösung über DALI und DMX-RDM sorgt für sofortige Beleuchtung, abgestufte Beleuchtungsstärken und Event-Beleuchtung mit dynamischen Lichtszenarien. RGBW verwendet ein DALI/DMX-RDM Vorschaltgerät mit Zweifachregelung
- Intuitives Design für einfache Installation, mit einer Quick Fix Anschlussbox (nur Balanced White), sowie mehreren Befestigungsoptionen. Variable Präzisionseinstellung für exakte, schnelle Neigung und Ausrichtung der Module
- Um die Eignung für Ihre Projektanwendungen zu gewährleisten, nützen Sie bitte myProduct zur Konfiguration der benötigten Version. Ihr örtliches Vertriebsteam kann Sie dabei unterstützen
Material/Ausfertigung
Gehäuse: Aluminiumdruckguss (EN AC-44300), Module mit patentiertem 'Fischgrät'-Design für optimales Wärmemanagement, pulverbeschichtete Lackierung.

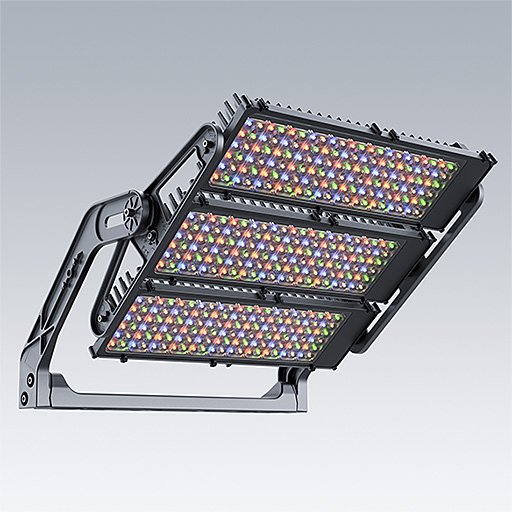

RGBW - 1, 2 und 3 Module.

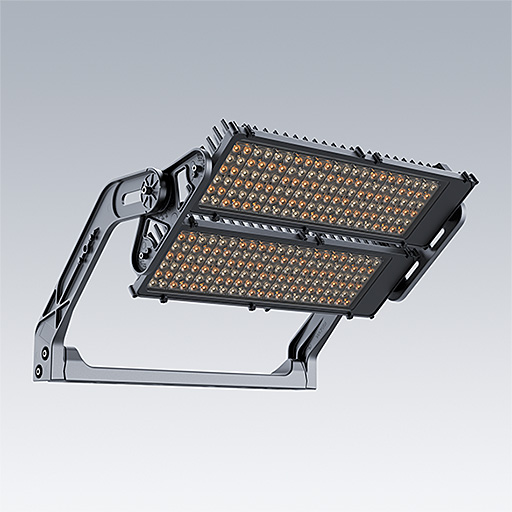

Balanced White (BW) - nur 2 Module.
Rahmen und Bügel: Aluminiumdruckguss EN AC 44100 oder Aluminiumblech lackiert (alle Versionen) oder unlackiert (Bügelversionen mit 2 & 3 Modulen)
Aluminium: geringer Kupfergehalt, geeignet für harte Umgebungsbedingungen, einschließlich Schwimmbäder (Vorschaltgerät ist außerhalb der Schwimmhalle zu montieren)
Glas: 4mm, gehärtet, hochtransparent, mit Entspiegelungsschicht auf beiden Seiten
Schrauben: Edelstahl, verzinkt, A4
Korrosionsbeständigkeit: geschützt nach Korrosionsschutzklasse C5 gemäß ISO 9223:2012
Installation/Montage
Montagebügel wird an verschiedenen Befestigungspunkten befestigt (eine M20-Schraube oder zwei M14-Schrauben). Rahmen an Bügel mit M10-Sechskantschraube befestigt, Position kann horizontal (100 mm) verändert werden (nur bei Version mit 3 und 2 LED-Modulen). Neigbare LED-Module am Rahmen mit M8-Sechskantschrauben befestigt. Umlegbarer Bügel für untergehängte Positionierung und verschiedene Montagekonfigurationen, einschließlich Pendel-, Wand-, Aufputz- und Dachmontage. Die LED-Module sind mit einem Verteilerkasten mit einem einfachen Klemmanschlusssystem vorverdrahtet (nur Balanced White). RGBW-Ausführungen werden mit Stecker und Buchse geliefert.
Eine separat gelieferte Vorschaltgerätebox kann bis zu 200m von der Leuchte entfernt montiert werden und besitzt drei verschiedene Kabelverschraubungen: 1 x M25-Kabelverschraubung für Kabeldurchmesser zwischen 10 und 17 mm mit Steckklemmen für Drähte bis zu 2,5 mm² für die Netzversorgung (220-400V / 50-60Hz); 1 x M20-Kabelverschraubung für Kabeldurchmesser zwischen 6 und 11 mm für IN/OUT-Steuerung; 1 x M25-Kabelverschraubung für Kabeldurchmesser zwischen 10 und 17 mm mit Steckklemmen für Drähte bis zu 2,5 mm² (ein Kabel, Länge nach Kundenwunsch, nicht von Thorn bereitgestellt, für den elektrischen Anschluss des Fluters). LED-Statusanzeige für Vorschaltgerätebox. Vier Öffnungen an den Ecken des Netzteilgehäuses ermöglichen verschiedene Montageoptionen, gemäß Installationsanleitung.
Anschlussdose ist bei 2-moduligen Ausführungen enthalten (nur Balanced White).
Eine Anschlussbox ist bei den 2-moduligen Ausführungen inkludiert (nur Balanced White).
Präzise Ausrichtungseinheit ist erhältlich und kann oben oder unten auf jedem LED-Modul eingestellt werden.
Spezifikation
Ausschreibungstext:
Leistungsstarker LED-Fluter für Veranstaltungen und Architekturbeleuchtung. Farbige RGBW LEDs oder Balanced White mit 2200K-4000K und flackerfreiem Betrieb geeignet für HDTV-Übertragungen. Der Flutlichtstrahler erlaubt das Mischen von Optiken und verfügt über neigbare LED-Module zur Optimierung des Lichtdesigns und zur Minimierung der Zahl der Fluter in einer Anlage. Jedes Modul kann zwecks optimaler Steuerung einzeln geneigt werden. Kompaktfluter (30,8kg bei Version mit 3 Platinen, 23kg bei Version mit 2 Platinen, 18,7kg bei Version mit 2 Platinen und leichter Halterung und 9,6kg bei Version mit 1 Platine), hochwiderstandsfähig (IP66, IK08), erhältlich mit 11 ausgezeichneten Lichtverteilungen plus Rasteroptionen. Zu ergänzen mit kompaktem, leichtem Vorschaltgerät IP66 mit RDM-DMX oder DALI-Steuerschnittstelle. Vorschaltgerätegehäuse aus Aluminiumdruckguss, mit großem zulässigem Umgebungstemperaturbereich von -40°C/+45°C. Signal-LED in der Frontplatte zur Statusanzeige des Vorschaltgeräts. Lebensdauer über 50.000 Std. Überspannungsschutz 10kV bei Gleichtakt und Differentialtakt. Heißwiederzündung und flackerfreier Betrieb bis 1000 Bilder pro Sekunde (erforderlich für 100-50% Leistung) für HDTV-Kamera. Das Vorschaltgerät kann auf der Fluterhalterung mittels Montagezubehör, im Mast oder in einer Entfernung von bis zu 200m vom Fluter installiert werden. Der maximale Speisestrom ist anhand der Vorgaben der gewünschten Anwendung zu wählen; Ihr lokaler Vertriebsrepräsentant berät Sie gerne, oder Sie verwenden den myProduct Konfigurator.
Wie Thorn Altis RGBW/BW
