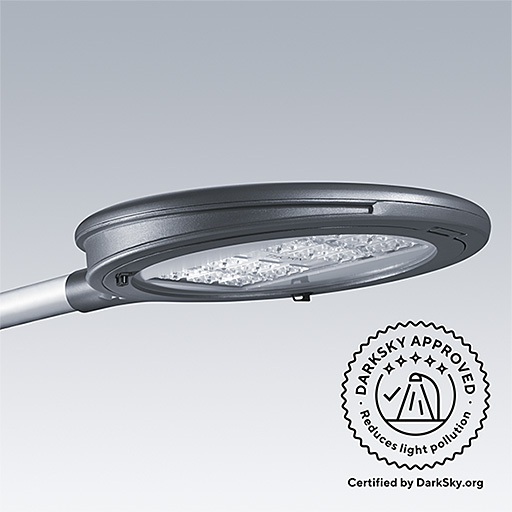

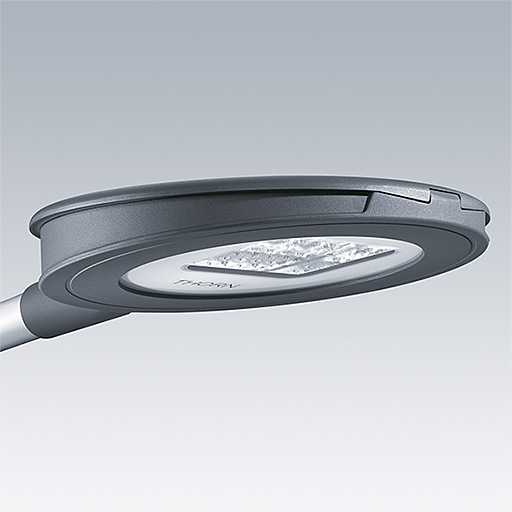

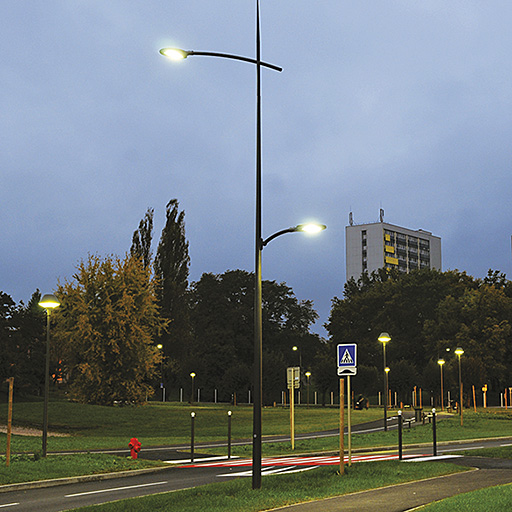

Celtic Way, GBHochwertige LED-Leuchte zur effizienten Aufwertung von Wegen und Straßen (bis hin zur Strassenklasse ME2)
- Einsatzflexibilität: 13 Lichtausbeute-Versionen (bis zu 21500 lm), zwei Größen, Mastaufsatz- oder Mastansatzmontage und zwei Optiken für eine Vielzahl an Beleuchtungsprojekten einschließlich S- bis Me2-Klassen
- Hochleistungsfähige Thorn R-PEC LED-Optik zur Straßen- und Wegebeleuchtung mit hoher Effizienz (bis zu 150 lm/W)
- Haltbare Leuchte (IP66 und IK10) aus hochwertigem Aluminiumdruckguss
- Passend zu den neuen Befestigungen und Masten für ein vollständig abgestimmtes Architekturprojekt
Material/Ausfertigung
Gehäuse, Mastadapter und Leuchtendach (Baugröße 1): Aluminiumdruckguss (EN AC-47100), pulverbeschichtet in Dunkelgrau, texturiert. Standard-Korrosionsklasse: C3. Leuchtendach (Baugröße 2): Aluminium (EN AC-44300) gedrückt, Anthrazit, texturiert. Standard-Korrosionsklasse C5 gemäß ISO 9223: 2012.
Flachglasabdeckung: gehärtetes Glas, 5mm stark.
Dichtung: Baugröße 1: Ethylen-Propylen-Dien-Kautschuk (EPDM); Baugröße 2: Silizium.
Installation/Montage
Optimierte Optik für NR (Schmale Strasse) und WS (Breite Anliegerstrasse), Einbindung verschiedener Lichtsteuerung möglich.
Das Design ist für die unterschiedlichsten Anwendungen nutzbar.
Baugröße 1: Mastansatzmontage, Ø 60mm, Neigung = 0°, -5°. Mastaufsatzmontage, standardmäßig Ø 60 und Ø 76mm, Neigung = 5°, 10°.
Befestigung der Endkappe mit 2 Schrauben.
Leuchtenkopf sehr flach: nur 92mm. Öffnung von oben. Auslieferung erfolgt montagefertig, komplett in einer Verpackungseinheit. Gewicht:
max. 12 kg.
Baugröße 2: Mastansatzmontage: Ø 60mm x 100mm Einstecktiefe, 0° geneigt, Fixierung über 2 Schrauben mit Sicherheitsbolzen.
Mastaufsatzmontage: Mastzopf (Ø 60mm) 10° geneigt, Fixierung über 4 Edelstahlschaftschrauben. Öffnung von unten.
Auslieferung erfolgt montagefertig, komplett in einer Verpackungseinheit. Gewicht: max. 15 kg.
Option für Montage bei Ø 76 mm mit Mastzopfzubehör.
Spezifikation
Spezifikation:
Dekorative Straßenleuchte aus Aluminium, IP66, in zwei Baugrößen. Mastansatz- und Mastaufsatzversionen, 60 und 76mm Durchmesser
(Mastaufsatzmontage bei 76 mm mit Zubehör für Baugröße 2), verschiedene Neigungsoptionen. Optional verfügbar: Dimmbarkeit, CLO
(Constant Light Output) und Bewegungsmeldung .
Wie Thorn Dyana LED.
▼ Dyana LED, Schmale Strasse
| Beschreibung | Systemleistung (W) | Lichtstrom (lm) | Typ | Gewicht (Kg) | Artikelnummer | ||||
|---|---|---|---|---|---|---|---|---|---|
| DYANA 36L35NR 740 DALI CL2 MTP 8M NORDIC | 40 | 5491 | LED | 12.03 | 96261133 | ||||
| DYANA 36L70NR740 DALI CL2MTP60 8M NORDIC | 78 | 10089 | LED | 12.03 | 96261135 | ||||
| DYANA LED 12L70 NR 740 CL2 MLE60 | 28 | 3420 | LED | 10.81 | 96261124 | ||||
| DYANA LED 24L70 NR 730 CL2 MLE60 | 53 | 6189 | LED | 10.84 | 96269046 | ||||
| DYANA LED 24L70 NR 730 CLO CL2 MLE60 | 53 | 6189 | LED | 11.30 | 96269048 | ||||
| DYANA LED 24L70 NR 740 CL2 MLE60 | 53 | 6788 | LED | 10.84 | 96261125 | ||||
| DYANA LED 36L100 NR 740 CL1 MLE60 | 114 | 11490 | LED | 11.60 | 96264391 | ||||
| DYANA LED 36L100 NR 740 CL2 MLE60 | 114 | 11490 | LED | 11.60 | 96264389 | ||||
| DYANA LED 36L35 NR 730 CLO CL2 MA76 7M | 40 | 5007 | LED | 11.50 | 96263828 | ||||
| DYANA LED 36L70 NR 730 CL2 MLE60 | 78 | 9199 | LED | 10.85 | 96269043 | ||||
| DYANA LED 36L70 NR 730 CLO CL2 MLE60 | 78 | 9199 | LED | 11.40 | 96269045 | ||||
| DYANA LED 36L70 NR 740 CL2 MLE60 | 78 | 10089 | LED | 10.85 | 96261126 |
