FleXity / FLEX 24L70-740 WSC-S CL1 W5 T60 ANT

96277178

Datenblatt

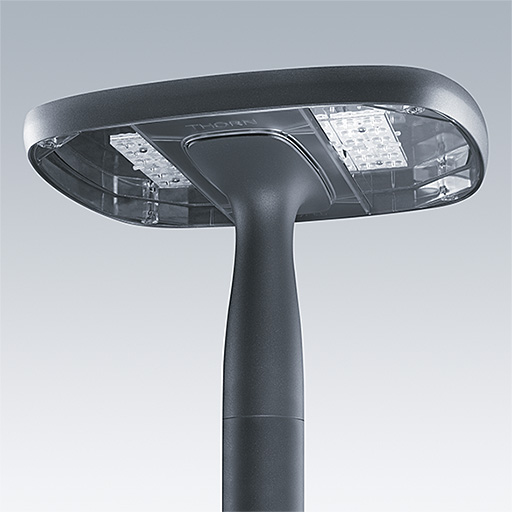

Eine moderne, diskrete und vielseitige Mastaufsatz-LED mit symmetrischer Lichtverteilung. Programmierbarer LED-Treiber mit 24 LEDs, betrieben mit 700mA. Schutzklasse I, IP66, IK09. Leuchtendach und Sockel: Aluminiumdruckguss (EN AC-46100), dunkelgrau pulverbeschichtet (ähnlich RAL7043). Abdeckung: , klar, Polycarbonat (PC). Inklusive LED-Modul mit 4000K Mastaufsatzmontage auf Ø60-mm-Mastzopf, maximale Einstecktiefe 75 mm. Mit 5m Kabel vorverdrahtet.

Überspannungsschutz: 10 kV Einzelimpuls Gleichtakt und 8 kV Multipuls Gleichtakt und 6 kV Multipuls Differentialtakt. Falls permanent ein DALI-System angeschlossen ist: 6 kV Multipuls Gleich- und Differentialtakt.

Abmessungen: 370 x 430 x 290 mm
Leuchten Leistung: 55 W
Leuchten Lichtstrom: 6193 lm
Leuchten Lichtausbeute: 113 lm/W
Gewicht: 4,5 kg
Windangriffsfläche: 0.038 m²

Modus auswählen
  • Lampenposition:STD - Standard
  • Lichtquelle:LED
  • Leuchten Lichtstrom*:6193 lm
  • Leuchten Lichtausbeute*:113 lm/W
  • Farbwiedergabeindex min.:70
  • Betriebsgerät:1 x 96277221 DRV OS OT 75W 1.05A 115V D #4DIMLT2 G2 C
  • Ähnlichste Farbtemperatur:4000 Kelvin
  • Farborttoleranz (initial MacAdam):5
  • Bemessungslebensdauer (B10)*:L90 100000h bei 25°C
  • Leuchten Leistung*:55 W Leistungsfaktor = 0,95
  • Steuerung:PROG
  • LED
  • CE
  • ENEC
  • GLedReP
  • IK09
  • IP66
  • Coastal_C3
  • LLedReP
  • Schutzklasse 1
  • Ta= -20 to +25
