Mica

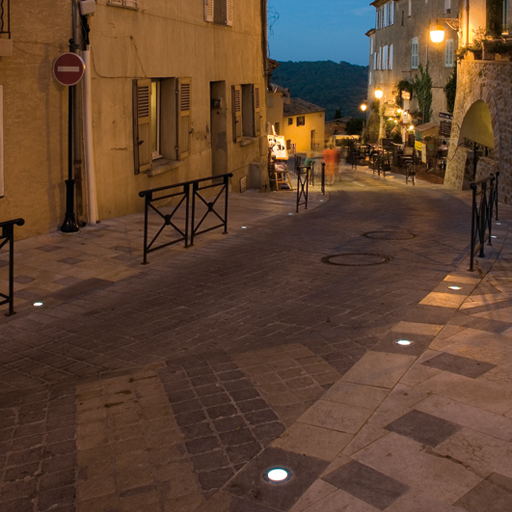

Eine Reihe runder, befahrbarer Einbauleuchten
- Schutzart IP67, mit Gehäuse aus Aluminiumdruckguss. Große Auswahl an Größen, Rahmen, Montagetiefen, Leuchtmitteln und Steuertechnologien für viele Anwendungen
- Anpassung des Neigungswinkels für Versionen mit halbmattiertem Glas (ausgenommen asymmetrische Lichtverteilung A/S)
- Integrierte Stromversorgung. Alle Versionen sind für bessere Wasserdichtigkeit und schnelle Installation mit harzummantelten Kabeln verdrahtet
Material/Ausfertigung
Gehäuse: Aluminiumdruckguss, ENAB44100 (kupferfrei) mit Pulverbeschichtung für hohe Korrosionsbeständigkeit.
Rahmen: Edelstahl AISI 316L (3mm dick) mit Korrosionsschutz behandelt oder Aluminium lackiert, ENAB44100 (kupferfrei).
Standard-Korrosionsklasse: C3.
Befestigungsschrauben: Edelstahl
Frontglas: gehärtet, semi-mattiert.
Glasstärken:
Mica Slim A und Mica Slim I: 19 mm mit Edelstahlrahmen und 15 mm mit Aluminium lackiert.
Mica Slim S: 15 mm mit Edelstahlrahmen und 12 mm mit Aluminium lackiert, ENAB44100 (kupferfrei).
Mica Slim SS: 12 mm mit Edelstahlrahmen und 10 mm mit Aluminium lackiert, ENAB44100 (kupferfrei).
Dichtung: Anti-Aging-Silikon.
Einbaubox: Polypropylen.
Verdrahtung: (H07RN-F 3x1,5mm²) min. 0,4 m lang für alle Baugrößen.
Zubehör für gewölbtes Fenster: Aluminium lackiert, ENAB44100 , nur für Mica Slim SS-Versionen.
Rutschsicheres Glas auf Anfrage.
Holografische Folien: nicht-vergilbendes Polycarbonat.
Alle Modelle verfügen über integrierte Stromversorgung, sind jedoch nicht dimmbar.
Installation/Montage
Leuchte wird komplett mit Gehäuse, Einbaubox, Rahmen und Glas geliefert. Alle Versionen sind vorverdrahtet.
Für Außenanwendungen sind 30 cm Drainagekies oder ein entsprechendes Drainagesystem unter dem Gehäuse erforderlich, um die Ableitung des Wassers zu gewährleisten. Die Einbaubox kann mit guter Drainage in Asphalt eingebettet werden, sobald die Temperatur des Asphalts ca. 80°C beträgt.
Die Leuchte muss 45 Minuten lang ohne Frontscheibe betrieben werden, um zu verhindern, dass sich im Gehäuse Feuchtigkeit ansammelt.
Die Installation von Mica Slim ist für Bereiche mit einer niedrigen Höchstgeschwindigkeit zulässig, wobei diese für Modelle mit Flachglas 30 km/h beträgt und für die mit gewölbtem Glas 20 km/h.
Zur Erleichterung der raschen Installation kann die Verdrahtung über IP68-Drahtverbinder erfolgen (SAP-Codes 96260810, 96260809, 96272068 oder 60800549). Zur Durchgangsverdrahtung können IP67-Anschlussboxen verwendet werden (SAP-Codes 96257909 oder 96257908).
Alle Modelle verfügen über integrierte Stromversorgung.
Gemäß der Norm EN60598-2-13 beträgt die maximale statische Last 5000 kg bei Flachglas mit Edelstahlrahmen, 3500 kg bei Flachglas mit Aluminiumrahmen.
Mica Slim I ist mit farbveränderlicher RGB-Lichttechnik erhältlich. Bei den RGB-Versionen werden die LEDs mit DMX-Steuerung betrieben (nicht im Lieferumfang enthalten).
Einsatz holografischer Folien: Frontglas öffnen und holografische Folie unter das Glas schieben. Die glatte Seite der Folie berührt das Glas. Folie drehen, um den gewünschten Effekt zu erzielen.
Spezifikation
Ausschreibungstext:
Runde, befahrbare Einbauleuchten mit integriertem Transformator, 4 Baugrößen. Einbaugehäuse aus Polypropylen, Abschlussring aus Edelstahl oder Aluminium, Frontglas gewölbt oder flach. Gehäuse aus Aluminiumdruckguss, Schutzart IP67. Mit einer Auswahl an 3 monochromen Farben. Dynamische RGB-Versionen für Mica Slim I, betrieben durch einen DMX-Treiber (im Lieferumfang enthalten). Alle anderen DMX-Komponenten sind separat zu bestellen.
Bodenmontage mit teilweise mattierter Flachglasabdeckung (vorne) für Beleuchtungszwecke, oder mit Abdeckungen aus mattiertem Glas/mattiertem Glas/kuppelförmigen Abdeckungen für die Orientierungsbeleuchtung.
Thorn Mica Slim oder gleichwertig.
▼ Mica Slim SS LED
Beschreibung | Systemleistung (W) | Lichtstrom (lm) | Typ | Gewicht (Kg) | Artikelnummer | ||||
---|---|---|---|---|---|---|---|---|---|
<MICA SLIM SS 1L35 ACC 7D 832 AL SF | 1.57 | 96271480 | |||||||
<MICA SLIM SS 1L35 ACC 7D 840 AL SF | 1.57 | 96271479 | |||||||
<MICA SLIM SS 1L35 ACC 7D 840 RS SF | 1.74 | 96271476 | |||||||
<MICA SLIM SS 1L35 SOFT 832 AL FR | 1.47 | 96271474 | |||||||
<MICA SLIM SS 1L35 SOFT 840 AL FR | 1.47 | 96271473 | |||||||
<MICA SLIM SS 1L70 ACC 840 EDO W1 | 1.47 | 96271482 | |||||||
MICA SLIM SS 1L35 ACC 24D 832 AL SF | 2 | 86 | LED | 1.57 | 96271533 | ||||
MICA SLIM SS 1L35 ACC 24D 832 RS SF | 2 | 86 | LED | 1.74 | 96271534 | ||||
MICA SLIM SS 1L35 ACC 24D 840 AL SF | 2 | 92 | LED | 1.57 | 96271531 | ||||
MICA SLIM SS 1L35 ACC 24D 840 RS SF | 2 | 92 | LED | 1.74 | 96271532 | ||||
MICA SLIM SS 1L35 ACC 7D 832 RS SF | 1.74 | 96271477 | |||||||
MICA SLIM SS 1L35 SOFT 832 RS FR | 1.64 | 96271471 | |||||||
MICA SLIM SS 1L35 SOFT 840 RS FR | 1.64 | 96271470 | |||||||
MICA SLIM SS 1L70 ACC 832 EDO W2 | 1.47 | 96271489 | |||||||
MICA SLIM SS 1L70 ACC 840 EDO W2 | 1.47 | 96271484 | |||||||
MICA SLIM SS 1L70 ACC 840 EDO W8 | 1.47 | 96271486 |
▼ Mica Slim S LED
Beschreibung | Systemleistung (W) | Lichtstrom (lm) | Typ | Gewicht (Kg) | Artikelnummer | ||||
---|---|---|---|---|---|---|---|---|---|
<MICA SLIM S 3L35 SOFT 840 AL FR | 2.20 | 96271494 | |||||||
MICA SLIM S 3L35 ACC 10D 832 AL SF | 4 | 226 | LED | 2.34 | 96271501 | ||||
MICA SLIM S 3L35 ACC 10D 832 RS SF | 4 | 226 | LED | 2.60 | 96271498 | ||||
MICA SLIM S 3L35 ACC 10D 840 AL SF | 4 | 243 | LED | 2.34 | 96271500 | ||||
MICA SLIM S 3L35 ACC 10D 840 RS SF | 4 | 243 | LED | 2.60 | 96271497 | ||||
MICA SLIM S 3L35 ACC 23D 832 AL SF | 4 | 183 | LED | 2.34 | 96271539 | ||||
MICA SLIM S 3L35 ACC 23D 832 RS SF | 4 | 183 | LED | 2.60 | 96271540 | ||||
MICA SLIM S 3L35 ACC 23D 840 AL SF | 4 | 195 | LED | 2.34 | 96271537 | ||||
MICA SLIM S 3L35 ACC 23D 840 RS SF | 4 | 195 | LED | 2.60 | 96271538 | ||||
MICA SLIM S 3L35 SOFT 832 AL FR | 2.20 | 96271495 | |||||||
MICA SLIM S 3L35 SOFT 832 RS FR | 2.45 | 96271492 | |||||||
MICA SLIM S 3L35 SOFT 840 RS FR | 2.45 | 96271491 |
▼ Mica Slim A LED
Beschreibung | Systemleistung (W) | Lichtstrom (lm) | Typ | Gewicht (Kg) | Artikelnummer | ||||
---|---|---|---|---|---|---|---|---|---|
<MICA SLIM A 4L50 SOFT 840 AL FR | 4.43 | 96271506 | |||||||
<MICA SLIM A 4L50 SOFT 840 RS FR | 5.22 | 96271503 | |||||||
MICA SLIM A 4L50 SOFT 832 AL FR | 4.43 | 96271507 | |||||||
MICA SLIM A 4L50 SOFT 832 RS FR | 5.22 | 96271504 | |||||||
MICA SLIM A 5L90 ACC 28D 832 AL SF | 16 | 887 | LED | 4.93 | 96271545 | ||||
MICA SLIM A 5L90 ACC 28D 832 RS SF | 16 | 887 | LED | 5.71 | 96271546 | ||||
MICA SLIM A 5L90 ACC 28D 840 AL SF | 16 | 976 | LED | 4.93 | 96271543 | ||||
MICA SLIM A 5L90 ACC 28D 840 RS SF | 16 | 976 | LED | 5.71 | 96271544 | ||||
MICA SLIM A 5L90 ACC 8D 832 AL SF | 16 | 884 | LED | 4.93 | 96271513 | ||||
MICA SLIM A 5L90 ACC 8D 832 RS SF | 16 | 884 | LED | 5.71 | 96271510 | ||||
MICA SLIM A 5L90 ACC 8D 840 AL SF | 16 | 974 | LED | 4.93 | 96271512 | ||||
MICA SLIM A 5L90 ACC 8D 840 RS SF | 16 | 974 | LED | 5.71 | 96271509 |
▼ Mica Slim I LED
Beschreibung | Systemleistung (W) | Lichtstrom (lm) | Typ | Gewicht (Kg) | Artikelnummer | ||||
---|---|---|---|---|---|---|---|---|---|
<MICA SLIM I 15L25 SOFT RGB DMX AL FR | 8.49 | 96271529 | |||||||
<MICA SLIM I 15L25 SOFT RGB DMX RS FR | 9.78 | 96271530 | |||||||
<MICA SLIM I 9L50 SOFT 832 AL FR | 8.49 | 96271525 | |||||||
<MICA SLIM I 9L50 SOFT 840 AL FR | 8.49 | 96271523 | |||||||
MICA SLIM I 7L50 ACC 22D RGB DMX AL SF | 10 | 316 | LED | 8.49 | 96271521 | ||||
MICA SLIM I 7L50 ACC 22D RGB DMX RS SF | 10 | 316 | LED | 9.78 | 96271522 | ||||
MICA SLIM I 9L50 SOFT 832 RS FR | 9.78 | 96271526 | |||||||
MICA SLIM I 9L50 SOFT 840 RS FR | 9.78 | 96271524 | |||||||
MICA SLIM I 9L90 ACC 28D 832 AL SF | 27 | 1523 | LED | 8.49 | 96271551 | ||||
MICA SLIM I 9L90 ACC 28D 832 RS SF | 27 | 1523 | LED | 9.78 | 96271552 | ||||
MICA SLIM I 9L90 ACC 28D 840 AL SF | 8.49 | 96271549 | |||||||
MICA SLIM I 9L90 ACC 28D 840 RS SF | 9.78 | 96271550 | |||||||
MICA SLIM I 9L90 ACC 8D 832 AL SF | 27 | 1566 | LED | 8.49 | 96271517 | ||||
MICA SLIM I 9L90 ACC 8D 832 RS SF | 27 | 1566 | LED | 9.78 | 96271518 | ||||
MICA SLIM I 9L90 ACC 8D 840 AL SF | 27 | 1660 | LED | 8.49 | 96271515 | ||||
MICA SLIM I 9L90 ACC 8D 840 RS SF | 27 | 1660 | LED | 9.78 | 96271516 |
▼ Mica Schlank LED holografische Filme
Beschreibung | Gewicht (Kg) | Artikelnummer | |||||||
---|---|---|---|---|---|---|---|---|---|
<MICASLIMSS/CESAR1CIRC LED HOLOFILM60X1° | 0.45 | 96260430 | |||||||
<MICASLIMSS/CESAR1CIRC LED HOLOFILM75X45 | 0.45 | 96260432 | |||||||
MICA SLIM A LED HOLO FILM 75X45° | 0.95 | 96260438 | |||||||
MICA SLIM I LED HOLO FILM 60X1° | 0.95 | 96260439 | |||||||
MICA SLIM I LED HOLO FILM 60X60° | 0.95 | 96260440 |
▼ Mica Zubehör
Beschreibung | Gewicht (Kg) | Artikelnummer | |||||||
---|---|---|---|---|---|---|---|---|---|
CON CABLE 3/3x1,5² IP67 ZUM | 0.10 | 60800549 | |||||||
CONNECT CABLE 2/3x1,5²-4² TH390 IP68 | 0.05 | 96260809 | |||||||
CONNECT CABLE 2/4x1,5²-4² TH391 IP68 | 0.05 | 96260810 | |||||||
CONNECT CABLE BOX 3/4x2,5² IP67 | 0.40 | 96257908 | |||||||
CONNECT CABLE BOX 4/6x2,5² IP67 | 0.77 | 96257909 |
