D-CO Einbauversion

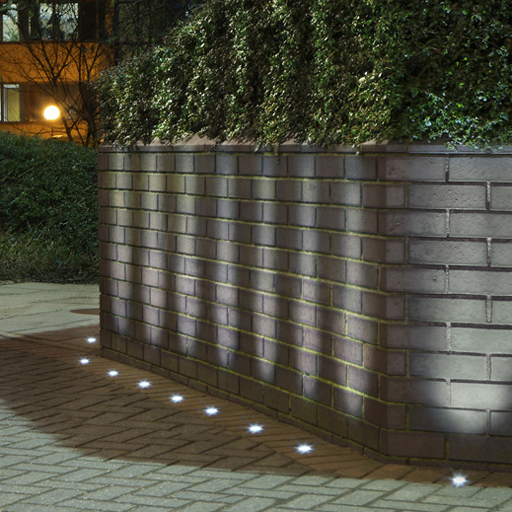

Begehbare LED-Einbauleuchten zur Wegführung und Akzentbeleuchtung
- Qualitativ hochwertige Ausführung
- In Übereinstimmung mit der Norm für Berührungstemperaturen (EN60598-2-13)
- Schutzkappen aus Kunststoff für Montage in Beton im Lieferumfang enthalten
- Vorverdrahtet mit 5 m Kabel
Material/Ausfertigung
Einbauleuchten
Gehäuse: Aluminium (ausgenommen Medium, Mischung PC/ABS), CNC-Elektrophorese
Einbaugehäuse: Aluminium (ausgenommen Maxi – ABS) mit Endkappe aus Kunststoff
Glas: gehärtet, matt oder klar
Rahmen/Fenster: Edelstahl 316L
Dichtung: Anti-Aging-Silikon
Anschlussboxen
Gehäuse: Mischung PC/ABS
Installation/Montage
Einbauleuchte
In Boden: um eine wirkungsvolle Entwässerung zu gewährleisten, muss bis in eine Tiefe von 300 mm unter dem Gehäuse Kies verwendet werden. Die Schutzkappe aus Kunststoff verhindert den Eintritt von Beton während der Montage.
Alle Leuchten werden mit 5 m Kabel geliefert. Einzelne Minimodule werden vorverdrahtet mit Kabel und externem Betriebsgerät, Einbaugehäuse, Kunststoff-Schutzkappe, Verbindern und 3fach-Anschlussbox geliefert. Mini-Set-Leuchten sind einzeln vorverdrahtet mit Kabel und werden mit einer 8-fach-Anschlussbox geliefert, die Betriebsgerät und Verbinder enthält – einschließlich eines speziellen Verbinders zur Durchgangsverdrahtung. Beim Ausfall einer einzelnen Leuchtdiode funktionieren die anderen System-LEDs weiterhin. Der Verbinder ist mit einer Warnvorrichtung zur Anzeige eines LED-Ausfalls ausgestattet.
Statische Last: 500 kg
Anschlussboxen
Zwei Versionen: eine mit 3 Kabeleingangstüllen 2 x PG13 (hinein) und 1 x PG9 (hinaus), die anderen 8 Kabeleingangstüllen 2 x PG13 (hinein) und 6 x PG9 (hinaus).
Spezifikation
Ausschreibungstext:
Runde, begehbare Bodeneinbauleuchten in 3 Baugrößen, vorverkabelt mit 5 m langem Kabel, mit Einbaugehäuse und Edelstahlrahmen. 3 LED-Farben: Kaltweiß 4000 K, Warmweiß 3000 K und Blau. Schutzart IP68 bei der Mini-Größe und Schutzart IP67 bei Mittel- und Maxi-Größe. Geeignet für den Bodeneinbau mit transparenter Glasabdeckung zur Anstrahlung oder mit satiniertem/gewölbtem Glas zur Wegführung.
Thorn D-CO Außeneinbauleuchte oder gleichwertig.
▼ D-CO Bodeneinbau Mini
Beschreibung | Systemleistung (W) | Lichtstrom (lm) | Typ | Gewicht (Kg) | Artikelnummer | ||||
---|---|---|---|---|---|---|---|---|---|
D-CO R LED MINI 1L35 830 CL | 2 | 48 | LED | 0.50 | 96257228 | ||||
D-CO R LED MINI 1L35 830 EW2 | 1 | LED | 0.50 | 96257234 | |||||
D-CO R LED MINI 1L35 830 FR | 1 | LED | 0.50 | 96257231 | |||||
D-CO R LED MINI 1L35 840 CL | 2 | 56 | LED | 0.50 | 96257227 |
▼ D-CO Bodeneinbau Mini - Setartikel
Beschreibung | Gewicht (Kg) | Artikelnummer | |||||||
---|---|---|---|---|---|---|---|---|---|
D-CO R LED MINI 6X1L35 830 CL KIT | 1.30 | 96257249 | |||||||
D-CO R LED MINI 6X1L35 830 EW2 KIT | 1.30 | 96257255 | |||||||
D-CO R LED MINI 6X1L35 830 FR KIT | 1.30 | 96257252 | |||||||
D-CO R LED MINI 6X1L35 840 CL KIT | 1.30 | 96257248 |
▼ D-CO Bodeneinbau Midi
Beschreibung | Systemleistung (W) | Typ | Gewicht (Kg) | Artikelnummer | |||||
---|---|---|---|---|---|---|---|---|---|
D-CO R LED MEDIUM 1L35 830 FR | 3 | LED | 0.70 | 96257237 | |||||
D-CO R LED MEDIUM 1L35 840 FR | 3 | LED | 0.70 | 96257236 | |||||
D-CO R LED MEDIUM 1L35 BLU FR | 3 | LED | 0.70 | 96257238 |

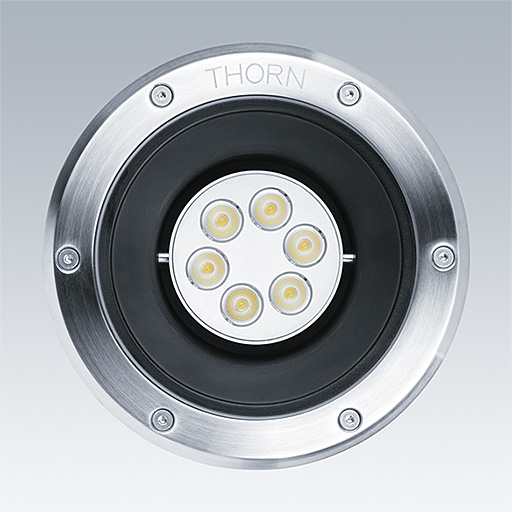

▼ D-CO Bodeneinbau Maxi
Beschreibung | Systemleistung (W) | Lichtstrom (lm) | Typ | Gewicht (Kg) | Artikelnummer | ||||
---|---|---|---|---|---|---|---|---|---|
D-CO R LED MAXI 6L50 830 CL | 12 | 561 | LED | 3.00 | 96257240 | ||||
D-CO R LED MAXI 6L50 840 CL | 12 | 606 | LED | 3.00 | 96257239 |
